Keysnap&PCBsnap [Collaboration with Geonworks]

[VIE]
Xin chào mọi người,
Sau một khoảng thời gian dài làm việc và phát triển, mình rất vui được chia sẻ với các bạn một dự án đặc biệt.

Khi mình gửi bộ prototype đầu tiên cho Geon, anh ấy đã thực sự hứng thú với ý tưởng này. Không chỉ dừng lại ở đó, Geon còn tái thiết kế và cải tiến nó dựa trên nền tảng prototype ban đầu, đưa sản phẩm lên một tầm cao mới.

Ý tưởng gốc xuất phát từ người anh thân thiết của mình – Goju. Anh ấy đã dành nhiều thời gian thử nghiệm với các phiên bản prototype in 3D, tuy nhiên vẫn còn một vài điểm hạn chế. Sau đó, mình và Goju đã cùng ngồi lại, nghiên cứu và hoàn thiện bản thiết kế cuối cùng trước khi gửi cho Geon.

Và đây chính là hai phiên bản hoàn chỉnh mà tụi mình sẽ chính thức ra mắt trong thời gian tới.

Mình thật sự không biết phải cảm ơn "idol" Geon của mình như thế nào cho đủ, anh ấy đã hỗ trợ và đồng hành cùng mình rất nhiều trong suốt quá trình này. Mình vô cùng biết ơn và thực sự ngưỡng mộ anh ấy.

[ENG]
Hello everyone,
After a long period of hard work and development, I am delighted to share with you a very special project.

When I sent the initial prototype to Geon, he was genuinely enthusiastic about the idea. Not only did he appreciate it, but he also reimagined and enhanced the concept based on the original version, elevating the product to an entirely new level.

The original idea came from my close brother-like friend, Goju. He spent a great deal of time experimenting with various 3D-printed prototype versions, although some limitations remained. Later, Goju and I sat down together to study and refine the final design before sending it to Geon.

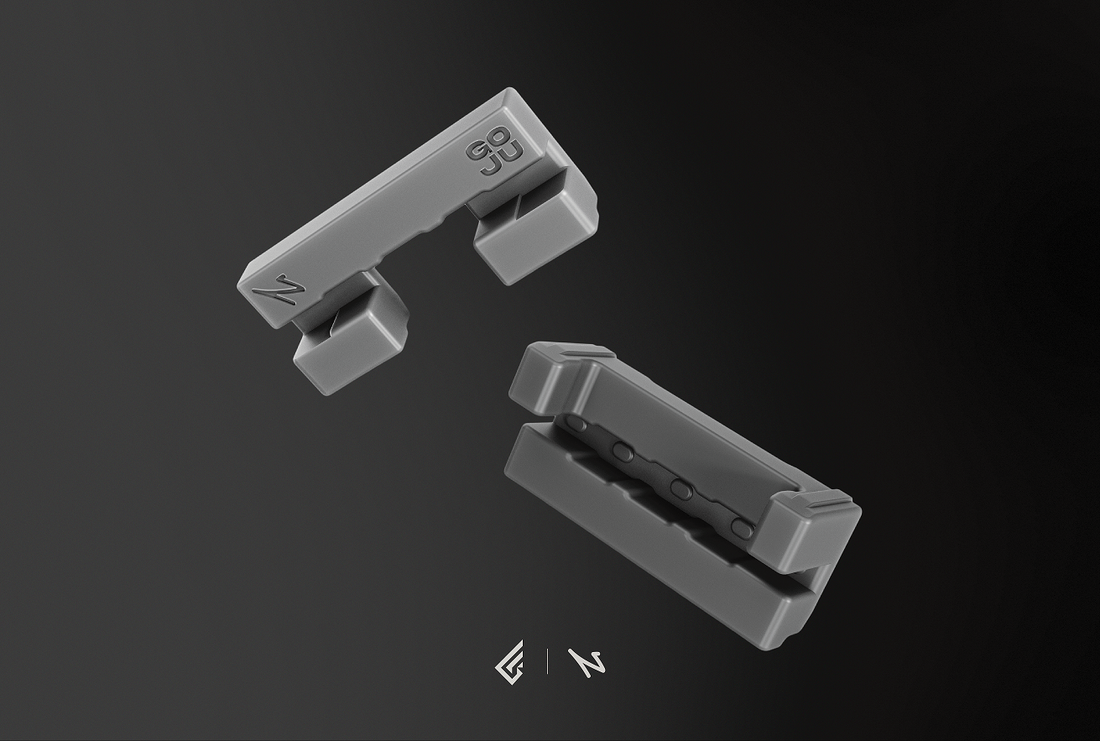

And now, we are proud to present these two complete versions, which we will officially launch in the near future.

Words cannot fully express my gratitude to my "idol" Geon. He has offered immense support and companionship throughout this journey. I am deeply thankful and truly admire him.

Press Ctrl + + to zoom in and see the information more clearly


***We are still collecting more data to expand the list, and we believe that both types will be compatible with many keyboards already available on the market.

[VIE]
Vì sao bạn lại cần Keysnap và PCBsnap?

Đối với Keysnap:
Có thể sử dụng như là một kiểu mounting mới cho bàn phím của bạn, nếu như bạn đang không ưng ý với mounting và âm thanh của chiếc bàn phím của mình hãy thử nó.
Keysnap giúp cho âm thanh bàn phím của bạn giảm hollow, âm thanh chắc chắn hơn, vì kết cấu bám chặt vào plate và PCB nên việc tháo lắp trở nên dễ dàng hơn.
 thay đổi cảm giác gõ phím, có thể tuỳ chỉnh về độ nhún tuỳ vào loại chất liệu bạn chọn (Silicon, FKM).

Đối với PCBsnap:
Thay thế hoàn toàn dây oring. Các âm space của bàn phím oring thường không đạt được độ hay tối đa vì do dây oring khi lắp vào quá căng dẫn tới bị bóp âm ngay vị trí spacebar.
Vì thế PCBsnap sẽ giúp cho âm spacebar của các board oring hay hơn, thoáng hơn và cũng có thể điều chỉnh cảm giác gõ tuỳ loại vật liệu bạn chọn (Silicon, FKM).
Và khi dùng với PCBsnap bạn có thể dùng Stab Screw-in cho bất kì chiếc bàn phím oring mount nào.

Cả Keysnap và PCBsnap có thể dùng như là bộ Plateless mount kit cho tất cả bàn phím đang có trên thị trường. Plateless mount thường chỉ xuất hiện trên các bàn phím high-end.
Vì thế nên mọi người đều có thể thử sử dụng plateless mount trên chính bàn phím của mình đang sở hữu


[ENG]
Why do you need Keysnap and PCBsnap?

For Keysnap:
It can serve as a new mounting style for your keyboard. If you're not satisfied with your current keyboard’s mounting or sound profile, give Keysnap a try.
Keysnap helps reduce hollow sound and makes the overall sound more solid. Its design, which firmly grips both the plate and PCB, also makes assembling and disassembling much easier.
It changes the typing feel and allows for custom tuning of flex depending on the material you choose (Silicone or FKM).

For PCBsnap:
It completely replaces the traditional O-ring cord.
One of the main issues with O-ring mounted keyboards is that the spacebar often doesn't sound as good as it could—this is usually due to the O-ring cord being too tight, which chokes the sound right under the spacebar.
PCBsnap solves this by improving the spacebar acoustics, making it sound more open and refined. You can also fine-tune the typing feel depending on the material you pick (Silicone or FKM).
Moreover, with PCBsnap, you can use screw-in stabilizers on any O-ring mounted keyboard.

Both Keysnap and PCBsnap can also function as a plateless mount kit for virtually any keyboard on the market.
Plateless mounting is typically only found on high-end keyboards, but now everyone can try it on their existing board.

*******Note*******
[VIE]
Hãy chắc chắn rằng bạn lắp KeySnap tránh khu vực đã được đánh dấu.
Hãy chắc chắn rằng bạn lắp PCBSnap đúng chính xác vị trí này.

Nếu lắp KeySnap chồng lên khu vực này, sẽ xảy ra hiện tượng cấn giữa case và PCB, khiến việc lắp ráp case không thể thực hiện đúng cách.

KeySnap và PCBSnap cũng có thể sử dụng với PCB Hotswap.
Khi sử dụng với PCB Hotswap, KeySnap và PCBSnap có thể ôm sát vào các socket, khiến việc lắp ráp trở nên khó khăn hơn so với khi dùng với PCB hàn hoặc HE.

KeySnap và PCBSnap làm bằng silicone (màu xám) có độ ôm khít với socket của PCB Hotswap và tương thích tốt.
Khi sử dụng KeySnap và PCBSnap làm từ chất liệu KFM (màu đen), nên giới hạn sử dụng không quá hai miếng ở phía trên.

[ENG]
Make sure to install the KeySnap while avoiding the indicated area.
Make sure to install the PCBSnap in this exact position.

If the KeySnap is installed overlapping the marked area, interference will occur between the case and the PCB, preventing proper case assembly.

KeySnap and PCBSnap can also be used with Hotswap PCBs.
When used with Hotswap PCBs, the KeySnap and PCBSnap may fit tightly against the sockets, making assembly more difficult compared to soldered or HE PCBs.

KeySnap and PCBSnap made of silicone (gray color) that fits tightly with Hotswap PCB sockets is compatible.
When using KeySnap and PCBSnap made of FKM (black color), it is recommended to use no more than two on the top side.

[VIE]
Các bàn phím sẽ thích hợp với Keysnap:
Frog mini
Frog mini leggera/ pesante
Frog TKL leggera
Glare60
Krush65
Sebas
Đây là những dự liệu đã được test và compatible 100%
Những bàn phím khác ngoài danh sách trên chúng tôi không đảm bảo sẽ tương thích 100%.
Chúng tôi vẫn tiếp tục tìm thêm dữ liệu để bổ sung vào danh sách

Để kiểm tra độ tương thích hãy thử cách sau:
Để PCB vào lòng case và canh giữa
Nếu khoảng cách từ viền pcb tới thành case khoảng 0.8 -> 1mm thì sẽ dùng được Keysnap
FKM có độ cứng hơn Silicon rất nhiều và không rung và nhún bằng Silicon nhưng đổi lại khả năng tương thích kém hơn

Lời khuyên từ nhà sản xuất:

• FKM ưu tiên nên dùng cho bàn phím có mạch hàn và có khoảng cách từ PCB tới thành case khoảng 0.9 -> 1mm. Không dùng quá 3 miếng cho 2 cạnh trên và dưới của PCB.

• Silicon có thể dùng cho mạch hotswap và mạch hàn. Nhưng khi dùng với mạch hotswap, đôi khi sẽ có hiện tượng khá chặt.

Mục đích tạo ra của nhà sản xuất
Keysnap được tạo ra để nhằm thay thế oring và tập trung dùng cho các dòng bàn phím HE và mạch hàn.

[ENG]
The following keyboards are compatible with Keysnap:
Frog mini
Frog mini leggera/ pesante
Frog TKL leggera
Glare60
Krush65
Sebas
These have been fully tested and are 100% compatible.
We cannot guarantee full compatibility with keyboards outside of this list.
We are continuing to collect more data to expand the list.

To check compatibility, try the following method:
Place the PCB into the case and center it.
If the distance from the edge of the PCB to the case wall is about 0.8–1mm, then Keysnap can be used.
FKM is significantly stiffer than silicone. It doesn’t flex or absorb vibrations like silicone, but in return, it offers less compatibility.

Manufacturer’s recommendations:

• FKM is best used with soldered PCBs and cases where the distance from the PCB to the case wall is around 0.9–1mm.
  Do not use more than 3 pieces on the top and bottom edges of the PCB.

• Silicone can be used with both hotswap and soldered PCBs. However, when used with hotswap PCBs, it may sometimes fit quite tightly.

Purpose of the product:
Keysnap was created to replace o-rings and is mainly designed for HE keyboards and soldered PCBs.

[VIE]
Các bàn phím sẽ thích hợp với PCBsnap:
Krush65
Sebas
Dune65
Cloudline
ECV1,V2
Đây là những dự liệu đã được test và compatible 100%
Những bàn phím khác ngoài danh sách trên chúng tôi không đảm bảo sẽ tương thích 100%.
Chúng tôi vẫn tiếp tục tìm thêm dữ liệu để bổ sung vào danh sách

Để kiểm tra độ tương thích hãy thử cách sau:
Để PCB vào lòng case và canh giữa
Nếu khoảng cách từ viền pcb tới thành case khoảng 0.5 -> 1mm thì sẽ dùng được PCBSnap.
FKM có độ cứng hơn Silicon rất nhiều và không rung và nhún bằng Silicon nhưng đổi lại khả năng tương thích kém hơn.

Lời khuyên từ nhà sản xuất:

• Nếu khoảng cách từ PCB tới thành case của bạn quá nhỏ hãy thử với Silicone 60A để có độ đàn hồi nhiều hơn.

• Nếu bạn thích cảm giác gõ cứng hãy dùng với FKM hoặc Silicone 70A.

• Nếu khi lắp ráp vào mà bạn vẫn thấy hơi lỏng hãy thử đệm thêm vài lớp băng keo 3M vào vị trí PCBsnap được lắp ráp.

• Đối với FKM không dùng quá 4 miếng cho 2 cạnh trên và dưới của PCB.

Mục đích tạo ra của nhà sản xuất
PCBsnap được tạo ra để nhằm thay thế oring, và tạo ra mounting Plateless cho bàn phím không được hỗ trợ và có thể dùng cho mạch hotswap và cả mạch hàn.

[ENG]
The keyboards compatible with PCBsnap are:
Krush65
Sebas
Dune65
Cloudline
ECV1,V2
These have been fully tested and are 100% compatible.
We cannot guarantee full compatibility with keyboards outside of this list.
We are continuing to collect more data to expand the list.

To check compatibility, try the following method:
Place the PCB inside the case and center it.
If the gap from the PCB edge to the case wall is about 0.5 → 1 mm, PCBsnap should work.
FKM is much stiffer than silicone and does not flex or bounce as much, but in return, it has lower compatibility.

Manufacturer’s recommendations:

• If the gap between your PCB and case wall is too small, try using Silicone 60A for more flexibility.

• If you prefer a firmer typing feel, use FKM or Silicone 70A.

• If after assembling you still feel it’s slightly loose, try adding a few layers of 3M tape at the PCBsnap mounting points.

• For FKM, do not use more than 4 pieces for the top and bottom edges of the PCB combined.

Purpose of the product:
PCBsnap was designed to replace o-rings and enable a plateless mounting style for keyboards that are not natively supported, and it can be used with both hotswap and soldered PCBs.
